Устройство безбалочных армированных перекрытий

01.07.2023


При возведении железобетонных зданий и сооружений применяется множество технологий, методов и конструкций, которые повышают эффективность работ и эксплуатационные качества будущего объекта. Одним из таких решений является устройство безбалочных армированных перекрытий. В монолитном строительстве они используются уже более 100 лет и отлично подходят для объектов практически любого типа. С их помощью возводят многоэтажные жилые дома, склады, производственные цеха. В индивидуальном строительстве эта технология применяется реже, но иногда ее используют и для частного домостроения.

Виды бетонных перекрытий

Конструкции классифицируют по способу опирания на несущие элементы. Опорой могут служить колонны или стены. В первом случае перекрытия называются кессонными. Они в основном используются при строительстве административных, офисных, общественных, коммерческих зданий каркасного типа. Что касается горизонтальных несущих конструкций, которые опираются на стены, то их можно разделить на два основных вида:

  • монолитные. Это цельнолитые бетонные безбалочные элементы, которые заливаются по всему периметру здания. В состав монолитной плиты обязательно входит опорная арматура. Армирование надежно защищает конструкцию от растрескивания у стены. Также оно влияет на общую несущую способность железобетона, повышают его жесткость и прочность. Армирующие стержни обычно укладываются в двух направлениях, образуя сетку;
  • сборно-монолитные. Их иногда относят к балочным конструкциям, поскольку монтаж блоков-вкладышей осуществляется на специальные балки. В то же время полученная система выполняет функцию несъемной опалубки. А основная жесткость и несущая способность конструкции обеспечивается за счет армирования и последующего бетонирования пустот между блоками.

Назначение и устройство безбалочных бетонных перекрытий

Чтобы разобраться в особенностях данных конструкций, необходимо рассмотреть принцип работы классических балочных систем. В них основным несущим элементом выступает сеть поперечно направленных или однонаправленных балок, которые опираются на вертикальные колонны. На эту систему укладываются железобетонные плиты, благодаря чему зона распределения нагрузок равномерно распределяется по всей площади конструкции.

Безбалочные перекрытия отличаются тем, что в них вместо балок используются надколонные панели, на которые поперечно укладываются межпролетные панели. На каждой из опорных колонн для этого выполняются расширения, называемые капителями. Они необходимы для увеличения пятна контакта и усиления несущей конструкции.

К преимуществам безбалочных перекрытий относится:

  • возможность строительства зданий с различными объемно-планировочными решениями и любой конфигурацией в плане;
  • упрощение устройства инженерных коммуникаций;
  • снижение общей высоты постройки и уменьшение расхода материала для стен;
  • улучшение освещенности помещений.

Основным препятствием для использования подобной технологии является большой собственный вес безбалочных конструкций. Но несмотря на утяжеление всего строительного объекта и увеличение нагрузки на фундамент, данное решение получило широкое распространение как в России, так и в остальном мире благодаря технологической простоте возведения таких систем.

Особенности сборно-монолитных перекрытий (ББСМП)

Сборно-монолитные конструкции отличаются четким разделением функций сборной и сплошной частей единого железобетонного массива. Их характерной чертой, как уже отмечалось выше, является применение ж/б изделий заводского изготовления в качестве некоего аналога опалубки, которые после завершения монолитных работ становятся важными элементами армирования и усиления всего сооружения.

Одной из главных особенностей сборно-монолитных систем можно считать отказ от опирания на внутренние несущие стены. Плиты передают нагрузку только внешним ограждающим элементам. Еще одной характерной чертой данных конструкций является то, что их каркасы для армирования соединяются при помощи сварки.

Кессонное перекрытие

Такие системы пользуются популярностью в некоторых европейских странах для сооружения общественных и административных объектов, в которых при проектировании закладывается монтаж подвесных потолков. Они представляют собой ребристые конструкции со взаимно перпендикулярными ребрами в нижней части. Армирование данных элементов осуществляется по схеме, при которой бетон удален из зоны сечения, а сохраняется только на ребрах с растянутой арматурой. Благодаря такому подходу достигается снижение материалоемкости строительства, а также появляется возможность увеличить перекрываемые пролеты. Сама монолитная структура формируется с помощью пластиковой опалубки.

Монтаж безбалочных перекрытий

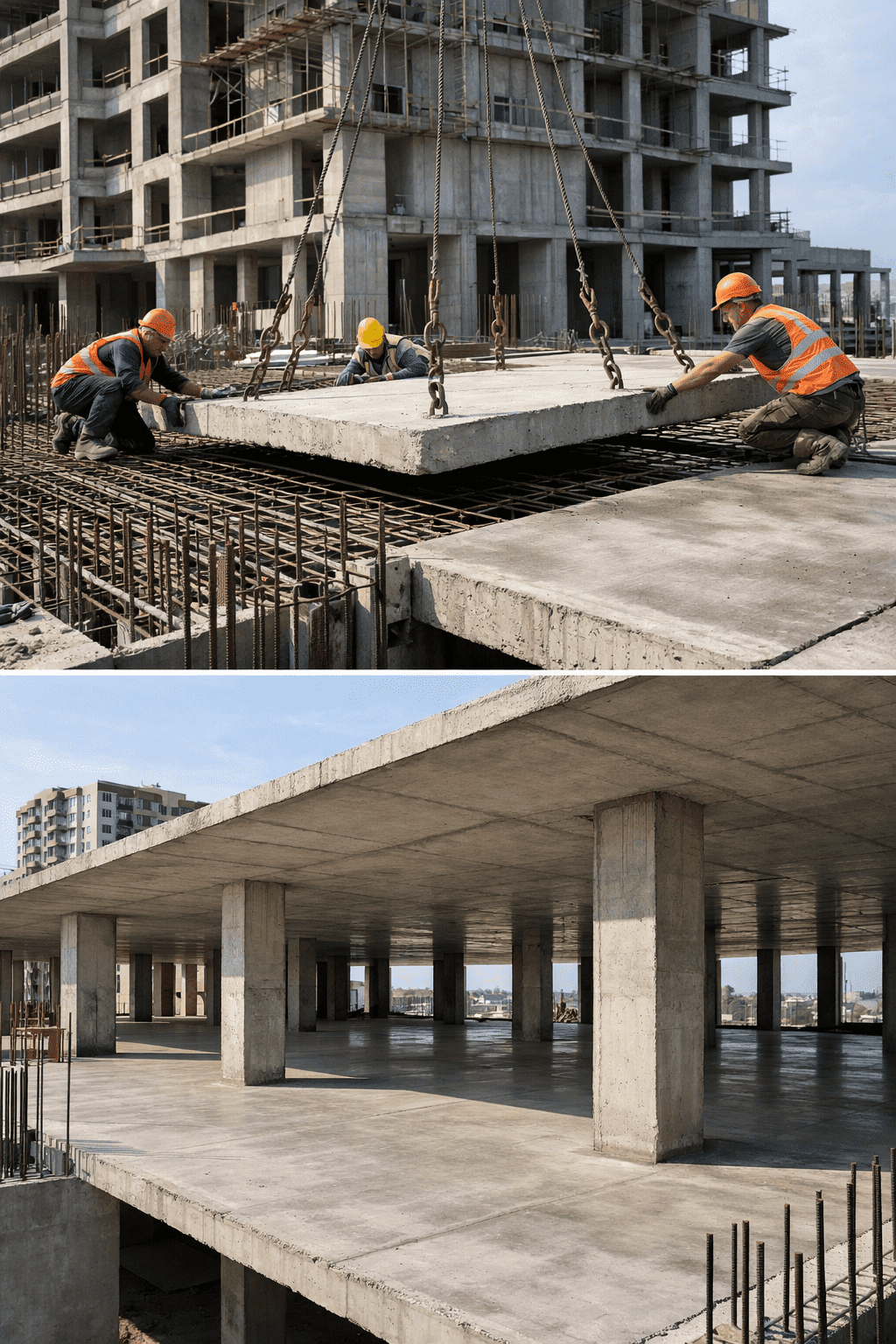

Возведение зданий с ББСМП выполняется строго поэтажно. Пролеты перекрываются после завершения строительства колонн, перед которым необходимо заложить закладные детали в горизонтальную несущую конструкцию нижнего яруса. После установки опор на их широкую часть монтируются оголовки, затем осуществляется монтаж поясной опалубки для удержания бетонного раствора. Сверху на капители укладывают надколонные плиты, а поверх них – межпролетные плиты.

По завершении монтажа всех сборных элементов выполняется армирование конструкции дополнительными каркасами в швах омоноличивания. Затем в технологические пазы заливается бетонная смесь.

Расчет безбалочных перекрытий

Проектировать данные конструкции следует внимательно. Основными регламентирующими документами для разработки проекта являются ГОСТ 27108-86 и СНиП 2.03.01-84. Общепринятая методология расчета системы подразумевает определение подходящего сечения несущих элементов, чтобы оно соответствовало требуемой прочности и обеспечивало доступную цену материалов и работ.
